CCI-305Y(壓力敏感電阻型)
產(chǎn)品中心 - 薄膜開關、柔性電路導電碳漿 - CCI-305Y(壓力敏感電阻型)
壓力敏感導電碳漿CCI-305Y
CCI-305Y型導電碳漿是千代電子材料有限公司生產(chǎn)的一種快干型低溫固化壓力敏感功能性導電碳漿。它是由超細碳納米管、稀土金屬氧化物和低溫固化熱固性樹脂精研而成，適用于絲網(wǎng)印刷?？蓮V泛用于壓敏薄膜柔性印刷電路，使用在PET、PVC片材上，有著良好的印刷性、壓力敏感性、良好的硬度和極強的附著力。
- 產(chǎn)品描述
- 產(chǎn)品特點
- 實物展示
一、主要特征
1、填料： 碳納米管、稀土金屬
2、固體含量（WT%） 50-65
3、密度（g/cm3） 1.0-1.3
4、粘度（dpa.s20%）200-500（VT-04E粘度檢測儀)
5、涂布面積（cm2/g）（取決于膜層厚度） 100-200
6、方電阻（Ω/□/25цm） 20-1M
7、附著力（3M600膠帶，垂直拉） 無脫落
8、硬度 ＞H
9、撓曲性（導線寬1mm，2公斤×180°外折×1分鐘×10次） △R＜20%R
1、基片 PET;
2、絲網(wǎng) 用200-300目不銹鋼絲網(wǎng)或聚脂絲網(wǎng)印刷；凹??；涂布；
3、稀釋劑 以本公司專用稀釋劑稀釋，使用前應充分攪拌；
4、固化工藝（推薦） 140℃×10分鐘；
5、清洗劑 DBE、783；
6、儲存 室溫保存，未開封的儲存期在6個月以上；
7、包裝 1.00公斤（或按要求包裝）
三、操作與安全
1、絲印使用公制40-120T或英制100-305目聚脂或不銹鋼絲網(wǎng)印刷，刮膠硬度為65-80度。
2、使用前充分攪拌均勻。
3、印刷基材須處理干凈，如殘留有油脂、氧化物、手汗及其它污染物時，會嚴重降低附著力及電氣性能。
4、印刷時須有足夠碳漿，否則會影響印刷性能和碳膜印刷厚度，導致阻值變化。
5、為確保碳膜性能基本一致，印刷時應盡量保持粘度相同；加稀釋劑時應將碳漿收起來與部分新碳漿混合，再適量（小于5%）加入專用稀釋劑后，充分攪拌均勻。
6、固化須徹底，否則無法獲得所需特性，固化條件依設備不同需作微調(diào)。
1、填料： 碳納米管、稀土金屬
2、固體含量（WT%） 50-65
3、密度（g/cm3） 1.0-1.3
4、粘度（dpa.s20%）200-500（VT-04E粘度檢測儀)
5、涂布面積（cm2/g）（取決于膜層厚度） 100-200
6、方電阻（Ω/□/25цm） 20-1M
7、附著力（3M600膠帶，垂直拉） 無脫落
8、硬度 ＞H
9、撓曲性（導線寬1mm，2公斤×180°外折×1分鐘×10次） △R＜20%R

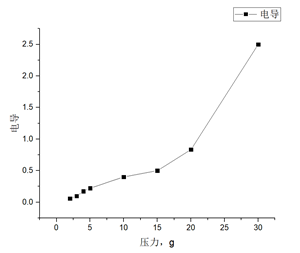

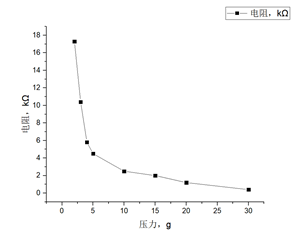

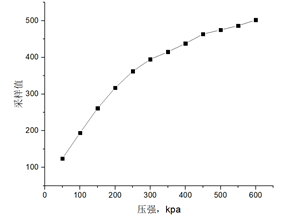

10、高低壓壓感靈敏，線性好（見附表）。
1、基片 PET;
2、絲網(wǎng) 用200-300目不銹鋼絲網(wǎng)或聚脂絲網(wǎng)印刷；凹??；涂布；
3、稀釋劑 以本公司專用稀釋劑稀釋，使用前應充分攪拌；
4、固化工藝（推薦） 140℃×10分鐘；
5、清洗劑 DBE、783；
6、儲存 室溫保存，未開封的儲存期在6個月以上；
7、包裝 1.00公斤（或按要求包裝）
三、操作與安全
1、絲印使用公制40-120T或英制100-305目聚脂或不銹鋼絲網(wǎng)印刷，刮膠硬度為65-80度。
2、使用前充分攪拌均勻。
3、印刷基材須處理干凈，如殘留有油脂、氧化物、手汗及其它污染物時，會嚴重降低附著力及電氣性能。
4、印刷時須有足夠碳漿，否則會影響印刷性能和碳膜印刷厚度，導致阻值變化。
5、為確保碳膜性能基本一致，印刷時應盡量保持粘度相同；加稀釋劑時應將碳漿收起來與部分新碳漿混合，再適量（小于5%）加入專用稀釋劑后，充分攪拌均勻。
6、固化須徹底，否則無法獲得所需特性，固化條件依設備不同需作微調(diào)。
CCI-305Y型導電碳漿是千代電子材料有限公司生產(chǎn)的一種快干型低溫固化壓力敏感功能性導電碳漿。它是由超細碳納米管和低溫固化熱固性樹脂精研而成，適用于絲網(wǎng)印刷。可廣泛用于壓敏薄膜柔性印刷電路，使用在PET、PVC片材上，有著良好的印刷性、壓力敏感性、良好的硬度和極強的附著力。
